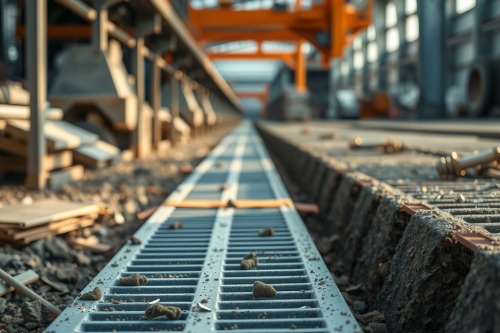

Hơn 10 năm làm kỹ sư giám sát tại các dự án nhà xưởng công nghiệp, tôi gặp không ít trường hợp nắp mương gãy sập chỉ sau vài tuần xe container chạy qua. Đa phần sự cố không đến từ thiết kế, mà phát sinh do xưởng gia công đốt cháy công đoạn. Hiểu rõ quy trình sản xuất nắp mương grating đạt chuẩn là chìa khóa duy nhất giúp bạn kiểm soát chất lượng vật tư, tránh rủi ro vỡ tiến độ và bảo vệ an toàn cho cả công trình.
1. Tuyển chọn phôi thép: Bước tiên quyết trong quy trình sản xuất nắp mương grating đạt chuẩn
Phôi thép đầu vào quyết định 70% khả năng chịu tải của thành phẩm. tấm sàn grating chịu lực tốt đòi hỏi thanh la (bearing bar) phải là mác thép SS400 hoặc Q235, tuyệt đối không dùng thép tái chế pha tạp. Hàm lượng carbon cần được kiểm soát chặt chẽ; nếu dùng dòng thép cacbon có tỷ lệ quá cao, mối hàn sẽ giòn và dễ nứt chân chim khi chịu va đập cơ học.
Thanh xoắn (cross bar) thường dùng thép vuông xoắn 6mm hoặc 8mm để tạo liên kết ngang và chống trơn trượt. Kích thước thanh la thông dụng dao động từ 25x3mm đến 100x10mm tùy theo tải trọng trục yêu cầu. Bạn cần yêu cầu xưởng cung cấp đầy đủ chứng chỉ CO/CQ của lô phôi trước khi cho xả băng hàng loạt.
2. Gia công cắt xả và công đoạn fit-up kết cấu
Công đoạn xả băng thép tấm đòi hỏi máy cắt CNC hoặc dao xả công suất lớn để giữ mép cắt phẳng, không bavia. Dung sai chiều rộng thanh la chỉ được phép lệch trong khoảng ±0.5mm. Mép cắt lượn sóng sẽ làm kết cấu vênh ngay từ bước lắp dựng.
Kỹ thuật viên tiến hành fit-up thanh la chịu lực vào đồ gá định hình. Bước nan (pitch) phổ biến hiện nay là 30mm hoặc 40mm cho thanh chịu lực, 50mm hoặc 100mm cho thanh xoắn. Việc định vị chuẩn xác khoảng cách các thanh giúp phân bố ứng suất đều trên toàn bộ bề mặt khi có xe tải đè lên.
3. Quy trình hàn ép áp lực và lưu ý kỹ thuật nắp mương grating
Hiện nay có 2 phương pháp gia công chính: hàn ép tự động (press-welded) và hàn tay CO2 bán tự động. Hàn ép áp lực dùng dòng điện cao tần nung chảy điểm giao nhau và ép thanh xoắn chìm vào thanh la từ 1/3 đến 1/2 tiết diện. Cách này mối hàn ngấu tuyệt đối, thẩm mỹ cao và chịu lực đồng đều.
Đối với hàn tay, thợ cơ khí phải đi que hàn đều tay ở từng mắt lưới. Khi gia công các sản phẩm tương tự như bậc cầu thang grating hay nắp hố ga, các mép biên luôn phải hàn kín toàn bộ.
CẢNH BÁO THỰC TẾ: Thầu phụ gia công thiếu năng lực thường ăn bớt giai đoạn bằng cách chỉ hàn điểm (tack weld) cách quãng ở thanh la viền (banding bar) thay vì hàn ngấu toàn bộ chiều cao thanh la. Khi xe tải nặng phanh gấp trên nắp mương grating, lực cắt tức thời sẽ bẻ gãy các mối hàn chấm này, làm bung toàn bộ kết cấu viền và gây sập tấm grating xuống lòng mương.
4. Xử lý bề mặt và mạ kẽm nhúng nóng thành phẩm
Sau khi hàn thô, tấm grating phải qua dây chuyền tẩy rỉ bằng dung dịch axit clohydric (HCl) 12-18% để loại bỏ xỉ hàn và oxit sắt. Tiếp đến là công đoạn rửa nước sạch, nhúng trợ dung (fluxing) để tạo độ bám dính cho kẽm.
Nồi mạ kẽm duy trì nhiệt độ ổn định ở mức 450°C đến 460°C. nắp mương grating sau khi ngâm đủ thời gian sẽ được nhấc lên với tốc độ chuẩn nhằm tạo bề mặt sáng bóng, không đọng giọt kẽm dày cục bộ. Lớp mạ phải đạt độ dày tối thiểu theo tiêu chuẩn ASTM A123, dao động từ 65µm đến 85µm tùy thuộc vào chiều dày thanh la.
5. Bảng kiểm soát dung sai và tiêu chuẩn nghiệm thu thực địa
Để việc nghiệm thu pha 1 tại xưởng diễn ra suôn sẻ, tôi luôn áp dụng bảng tiêu chí kỹ thuật dưới đây:
| Hạng mục kiểm tra | Tiêu chuẩn kỹ thuật chấp nhận | Phương pháp kiểm tra |
|---|---|---|
| Chiều dài & Chiều rộng | Dung sai cho phép: -0mm / +3mm | Thước cuộn thép chuẩn |
| Độ cong vênh (Diagonal) | Chênh lệch đường chéo ≤ 3mm | Thước dây kiểm tra chéo góc |
| Độ dày lớp mạ kẽm | Đạt từ 65µm đến 85µm | Máy đo độ dày lớp phủ điện từ |
| Mối hàn la viền | Hàn kín tối thiểu 80% chu vi tiếp xúc | Kiểm tra trực quan bằng mắt & kính lúp |
| Tải trọng thử nghiệm | Không biến dạng dư sau test tải 1.25 lần | Thử tải nén thủy lực tại trung tâm |
Mỗi lô hàng xuất xưởng bắt buộc phải có biên bản test áp lực thực tế cho từng loại khẩu độ mương.
6. Lắp đặt và căn chỉnh khe hở giãn nở tại công trường
Quy trình sản xuất nắp mương grating đạt chuẩn chỉ thực sự phát huy giá trị khi lắp đặt ăn khớp với khung V chôn sẵn trong bê tông. Sai số giữa khung V đỡ và tấm grating phải đảm bảo khe hở biên từ 3mm đến 5mm mỗi cạnh. Khoảng hở này giúp bù trừ dung sai nhiệt độ môi trường và giúp việc nhấc tấm grating lên vệ sinh mương định kỳ không bị kẹt cứng.
Nghiệm thu vật tư đòi hỏi bạn phải kiểm tra cả mặt phẳng tiếp xúc. Bốn góc của nắp mương grating phải tiếp xúc hoàn toàn với khung đỡ. Nếu bị bập bênh quá 2mm, lực động của bánh xe tải sẽ giáng thẳng xuống gây nứt vỡ gờ bê tông xung quanh miệng mương.
Lời khuyên từ kỹ sư công trường
Đừng bao giờ duyệt vật tư chỉ dựa trên báo giá rẻ nhất. Hãy trực tiếp xuống xưởng giám sát bước fit-up và cân trọng lượng thực tế của tấm trước khi cho vào bồn mạ kẽm. Nắm vững quy trình sản xuất nắp mương grating đạt chuẩn sẽ giúp bạn bảo vệ chất lượng dự án và tối ưu hóa chi phí bảo trì sau này.
