Đối với các kỹ sư mới ra trường, việc bước chân vào dự án thực tế luôn đi kèm với nhiều bỡ ngỡ. Một trong những thử thách đầu tiên và quan trọng nhất chính là việc bóc tách khối lượng bản vẽ để phục vụ cho công tác chào giá hoặc đặt hàng vật tư. Đặc biệt, đối với hạng mục lắp đặt sàn thao tác grating, việc hiểu rõ bản vẽ kỹ thuật không chỉ giúp bạn tính toán chính xác mà còn tránh được những sai sót gây lãng phí vật liệu cho doanh nghiệp.
Bản vẽ sàn thao tác grating gồm những gì?
Để bắt đầu bóc tách khối lượng, bước đầu tiên bạn cần làm là đọc hiểu tổng quan bản vẽ. Thông thường, một bộ bản vẽ thiết kế sàn thao tác sẽ bao gồm ba phần chính:
- Bản vẽ mặt bằng (Layout Drawing): Thể hiện vị trí lắp đặt, hướng đi và diện tích tổng thể của hệ thống sàn.
- Bản vẽ mặt cắt (Section Drawing): Giúp bạn xác định được cao độ, khoảng cách giữa các dầm đỡ chịu lực bên dưới tấm sàn.
- Bản vẽ chi tiết (Detail Drawing): Thể hiện cấu tạo cụ thể của từng tấm sàn, bao gồm cả các chi tiết khoét lỗ (nếu có ống hoặc thiết bị đi xuyên qua).
Các bước xác định Kích thước Tấm sàn grating chuẩn xác
Sau khi đã có cái nhìn tổng quan, bạn cần tiến hành bóc tách chi tiết từng khu vực. Dưới đây là quy trình 3 bước giúp bạn xác định chính xác số lượng và kích thước cần đặt hàng:
Bước 1: Xác định chiều chịu lực của tấm sàn
Đây là lỗi phổ biến nhất mà các kỹ sư trẻ thường mắc phải. Thanh la chịu lực (bearing bar) luôn phải được đặt gác lên hai dầm đỡ. Nếu bạn đặt ngược chiều, tấm sàn sẽ bị võng hoặc gãy khi có tải trọng đè lên. Hãy luôn ký hiệu rõ ràng chiều của thanh la trên bản vẽ bóc tách của mình.
Bước 2: Tính toán Kích thước Tấm sàn grating thực tế
Khi tính toán Kích thước Tấm sàn grating, bạn không nên lấy khít theo kích thước lọt lòng của khung dầm. Thông thường, chúng ta cần trừ đi khoảng hở lắp đặt (khe hở giãn nở và dung sai lắp ghép) từ 5mm đến 10mm mỗi cạnh. Ví dụ, nếu khoảng cách thông thủy giữa hai dầm là 1000mm, kích thước tấm sàn thực tế nên dao động khoảng 990mm để đảm bảo việc cẩu lắp dễ dàng.
Bước 3: Tổng hợp bảng khối lượng (Take-off Sheet)

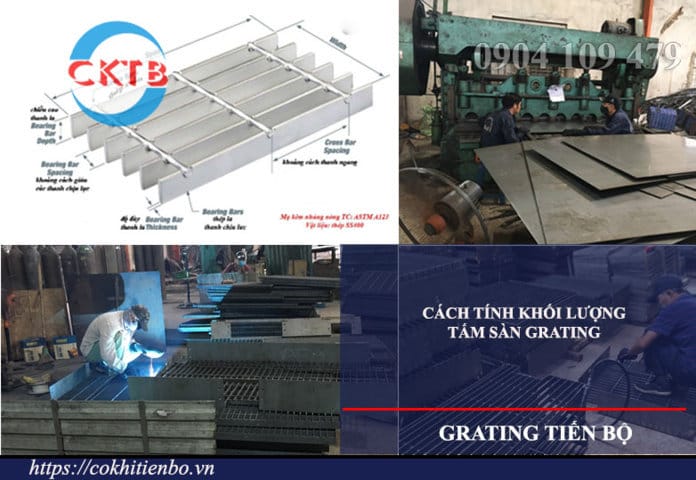

Lập một bảng Excel chi tiết bao gồm: Mã tấm, Kích thước (Dài x Rộng), Chiều cao và độ dày thanh la, Khoảng cách các thanh la, Loại bề mặt (chống trượt hay phẳng), và Số lượng tấm tương ứng. Việc hệ thống hóa này giúp bạn dễ dàng kiểm tra chéo và bàn giao cho bộ phận thu mua.
Kinh nghiệm thực tế từ chuyên gia Grating Tiến Bộ
Để tránh những sai sót không đáng có, các kỹ sư trẻ nên tham khảo tiêu chuẩn từ các nhà sản xuất uy tín. Theo chia sẻ từ đội ngũ kỹ thuật của Grating Tiến Bộ - một trong những đơn vị hàng đầu trong lĩnh vực sản xuất tấm sàn thép tại Việt Nam, việc chủ động liên hệ với nhà máy ngay từ bước bóc tách bản vẽ sẽ giúp bạn tối ưu hóa kích thước khổ tôn lá có sẵn, từ đó giảm thiểu tối đa hao hụt phôi thép và tiết kiệm chi phí cho dự án.
Hy vọng rằng với hướng dẫn cơ bản trên, các kỹ sư mới ra trường đã có thêm tự tin khi tiếp cận bản vẽ sàn thao tác. Nếu bạn đang gặp khó khăn trong việc bóc tách hoặc cần tư vấn thêm về giải pháp thiết kế tối ưu, hãy liên hệ ngay với chúng tôi để nhận được sự hỗ trợ nhanh chóng nhất!
