Cập nhật: · Tác giả: Cơ Khí Tiến Bộ

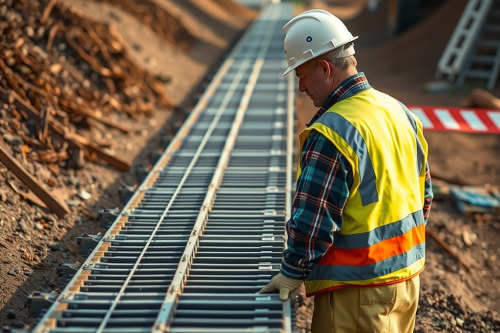

Hơn 10 năm lăn lộn thực địa tại các dự án nhà xưởng công nghiệp, tôi chứng kiến không ít sự cố nắp rãnh thoát nước vừa nghiệm thu đưa vào vận hành đã võng gãy khi xe nâng đi qua. Rất nhiều sự cố kỹ thuật xuất phát từ các sai lầm khi lựa chọn nắp mương grating ngay từ khâu bóc tách vật tư. Bài viết này mổ xẻ trực diện các lỗ hổng kỹ thuật chết người đó để bạn không giẫm vào vết xe đổ trên công trường.
Đặt nhầm phương la thép chịu lực - Lỗi ngớ ngẩn gây sập kết cấu
Lỗi sơ đẳng nhất nhưng tuần nào đi nghiệm thu tôi cũng có thể bắt gặp: quay sai chiều thanh la chịu lực. Một tấm grating gia công từ các thanh la phẳng (bearing bar) liên kết cùng thanh xoắn (cross bar). Thanh chịu lực duy nhất là thanh phẳng.
Thanh la chịu lực bắt buộc phải gác hai đầu lên gờ dầm bê tông. Nếu bạn đặt chiều thanh la song song với chiều dài rãnh thoát nước, toàn bộ kết cấu chỉ còn bám víu vào các thanh xoắn phi 6mm liên kết tạm. Xe tải 10 tấn đè qua, tấm grating sẽ bị bẻ đôi ngay lập tức. Đây là một trong những sai lầm khi lựa chọn nắp mương grating và lắp đặt cực kỳ tai hại khiến toàn bộ mẻ vật tư phải tháo bỏ làm lại.
Sai lầm khi lựa chọn nắp mương grating về cấp tải trọng thực tế
Nhiều anh em kỹ sư thiết kế bóc khối lượng chỉ dựa trên tải trọng tĩnh phân bố đều. Thực tế công trường nghiệt ngã hơn nhiều. Xe nâng 3 tấn khi bốc dỡ hàng có tải trọng dồn lên cầu trước lên đến 80% tổng tải. Chưa kể lúc xe cua gấp, lực cắt ngang bề mặt tấm grating rất lớn.
Bảng tổng hợp kinh nghiệm chọn quy cách la thép theo từng cấp tải trọng xe chạy thực tế:
| Loại phương tiện | Tải trọng trục thực tế | Quy cách la thép khuyên dùng (mm) | Bước la tiêu chuẩn (mm) |
|---|---|---|---|
| Người đi bộ, xe máy | Dưới 500kg | La 25x3 hoặc 30x3 | 30 hoặc 40 |
| Xe nâng hàng 2.5 tấn | Khoảng 4.5 - 5.5 tấn (cầu trước) | La 50x5 hoặc 60x5 | 30 |
| Xe bồn, Container 40ft | 10 - 13 tấn/trục | La 75x6 hoặc 100x8 có gân gia cường | 30 |
Dùng tấm sàn grating dùng cho sàn thao tác catwalk (la 30x3mm) đem lát vào đường nội bộ xe tải là bài học đắt giá. Tương tự như thi công nắp hố ga, việc tính toán sai hệ số xung kích do xe chạy dằn sóc sẽ phá hủy mối hàn trong vòng 3 tháng vận hành.
Cảnh báo thủ đoạn ăn bớt công đoạn mạ kẽm của thầu phụ
Đây là sai sót và cũng là chiêu trò phổ biến nhất của các xưởng gia công cơ khí nhỏ lẻ nhằm hạ giá thành. Thay vì xử lý bề mặt qua bể axit tẩy gỉ rồi đưa vào bể mạ_kẽm_nhúng_nóng đạt chuẩn ASTM A123 với độ dày màng mạ tối thiểu 65 micromet, họ lại dùng phương pháp mạ kẽm điện phân.
Mạ điện phân chỉ cho lớp phủ mỏng khoảng 8-12 micromet, nhìn bề ngoài sáng bóng rất đẹp nhưng chỉ cần tiếp xúc nước thải công nghiệp khoảng 6 tháng là bong tróc, lộ cốt thép rỉ sét. Một chiêu trò khác: chỉ chấm bo hàn điểm (tack weld) 1 bên thanh la thay vì hàn cả 2 bên. Khi xe cán tải trọng lệch tâm, mối hàn nứt toác, tấm nắp mương vặn xoắn như lò xo.
Bỏ qua khe hở co giãn và dung sai fit-up rãnh bê tông
Khi bê tông rãnh mương đóng rắn, dung sai kích thước thực tế luôn sai lệch so với bản vẽ cad từ 5mm đến 15mm. Đặt nắp mương quá khít (zero clearance) sẽ dẫn tới việc không thể lắp xuống rãnh sau khi rãnh bê tông co ngót. Ngược lại, nếu khoảng hở quá 10mm mỗi bên, nắp sẽ trượt qua lại, phát tiếng ồn đinh tai nhức óc mỗi khi có xe chạy qua.
Lưu ý đặc biệt: Khe hở kỹ thuật lý tưởng giữa tấm nắp và mép V rãnh bê tông là 3mm đến 5mm mỗi cạnh. Bắt buộc phải có khung V la giằng neo râu sắt cấy thẳng vào thành bê tông để triệt tiêu hiện tượng mẻ cạnh rãnh.
Lơ là chi tiết chống trượt và khóa ngàm an toàn
Tại các vị trí mương thu gom nước thải rửa sàn có dầu mỡ hoặc dốc ramp tầng hầm, chọn thép la trơn là quyết định cực kỳ mạo hiểm. Mặt trơn không có ma sát khiến công nhân rất dễ trượt ngã. Trường hợp này, bắt buộc phải dùng la răng cưa (serrated bar) tương tự như tiêu chuẩn thi công bậc cầu thang grating ngoài trời.
Ở khu vực công cộng hoặc dự án không có bảo vệ kiểm soát liên tục, nắp mương không có bản lề hoặc chốt khóa âm chống trộm sẽ biến mất sau một đêm. Thiệt hại khi ấy không chỉ là giá trị tấm thép, mà là rủi ro tai nạn giao thông nghiêm trọng cho người đi đường.
Kinh nghiệm khắc phục triệt để sai lầm khi lựa chọn nắp mương grating
Để đảm bảo công trình bền bỉ suốt 20 năm, khâu nghiệm thu vật tư tại xưởng đóng vai trò quyết định. Đừng bao giờ chờ đến khi hàng chuyển tới công trường mới phát hiện sai quy cách. Bạn cần áp dụng 3 bước kiểm tra thực chiến sau:
Thứ nhất, nghiệm thu pha 1 ngay tại xưởng gia công phôi thô. Dùng thước kẹp cơ khí đo trực tiếp chiều cao, độ dày la chịu lực. Tuyệt đối không chấp nhận dung sai âm vượt quá 0.2mm so với spec phê duyệt.
Thứ hai, dùng máy đo độ dày lớp mạ điện tử test ngẫu nhiên 5 điểm trên mỗi tấm. Độ dày lớp mạ nhúng nóng trung bình phải đạt từ 70 micromet trở lên đối với thép dày trên 5mm.
Thứ ba, yêu cầu thầu phụ thực hiện test tải phá hủy ngẫu nhiên 1% số lượng đơn hàng tại trung tâm đo lường độc lập nếu dự án có yêu cầu khắt khe về tải trọng xe hạng nặng.
Nhìn nhận thấu đáo các sai lầm khi lựa chọn nắp mương grating sẽ giúp bạn tự tin kiểm soát chất lượng từ bản vẽ shop drawing cho tới lúc bàn giao. Hãy rà soát lại toàn bộ quy cách nắp rãnh thoát nước trên dự án của bạn ngay hôm nay trước khi ký lệnh sản xuất hàng loạt.
