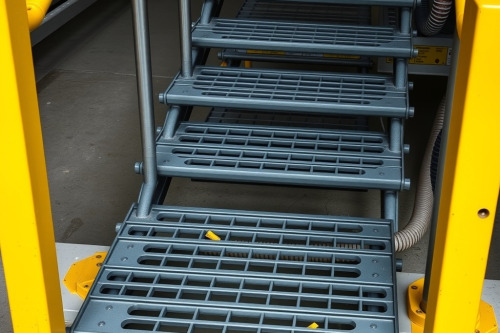

Tổng quan về bậc cầu thang grating chịu tải lớn trong công nghiệp
Hơn 10 năm va chạm trực tiếp tại các công trường lọc hóa dầu và nhà máy thép, tôi chứng kiến không ít sự cố sàn thao tác bị võng do chọn sai vật tư. bậc cầu thang grating chịu tải lớn không đơn thuần là tấm lưới thép thông thường. Đây là cấu kiện chịu ứng suất tập trung liên tục từ công nhân, thiết bị và va đập vật lý.
Đối với hệ thống cầu thang thao tác trên cao, chọn đúng kết cấu giúp đảm bảo an toàn tuyệt đối. Đừng để đến khi nghiệm thu mới phát hiện dung sai vượt mức cho phép.
Thông số kỹ thuật then chốt khi lựa chọn bậc cầu thang grating chịu tải lớn
Khi chọn mua hoặc gia công, bạn cần kiểm tra chính xác thanh tải (bearing bar) và thanh liên kết (cross bar). Thanh tải là chi tiết chịu lực chính, quy định khả năng chống uốn của cả tấm grating.
Chiều dày thanh bearing bar phổ biến cho tải lớn là 5mm đến 8mm, chiều cao từ 32mm đến 65mm. Bước khoảng cách giữa các thanh (pitch) thường thiết lập ở mức 30mm x 100mm hoặc 40mm x 50mm tùy yêu cầu chịu lực thực tế.
Bảng tra thông số tham khảo khi lựa chọn bậc cầu thang grating
| Loại thanh bearing bar (mm) | Bước thanh (mm) | Tải trọng phân bố (kN/m2) | Khẩu độ tối đa (mm) |
|---|---|---|---|
| 32 x 5 | 30 x 100 | 15.5 | 1000 |
| 40 x 5 | 30 x 100 | 24.2 | 1200 |
| 50 x 6 | 30 x 50 | 45.8 | 1500 |
Chi tiết mũi bậc và nẹp hông trong gia công
Mũi bậc cầu thang (nosing) cần dầm gờ chống trượt bằng thép gân hoặc thép dập rãnh. Chi tiết này giảm nguy cơ trượt ngã khi công nhân di chuyển trong điều kiện dầu mỡ.
Hai tấm nẹp hông (side plate) đục lỗ bắt bulong phải có độ dày tối thiểu 6mm. Lỗ bulong nên gia công hình elip để dễ điều chỉnh fit-up khi lắp đặt thực địa.
Cảnh báo sai sót thực tế từ thầu phụ ăn bớt giai đoạn
Một chiêu trò cực kỳ phổ biến của nhiều thầu phụ là tự ý đổi thanh bearing bar 5mm xuống 4.2mm để giảm giá thành. Hậu quả là sau 6 tháng vận hành, bậc cầu thang bắt đầu có dấu hiệu võng tích lũy.
Nguy hiểm hơn, nhiều đơn vị chỉ hàn điểm (tack weld) ở mối nối giữa nẹp hông và thanh tải thay vì hàn đường liên tục (full weld). Lớp mạ kẽm nhúng nóng sau đó phủ đè lên che lấp toàn bộ mối hàn lỗi này. Khi chịu lực rung lắc từ máy móc, mối hàn của miếng tấm sàn grating dễ bị xé rách, gây sập bậc thang đột ngột.
Quy trình kiểm tra nghiệm thu bậc cầu thang grating chịu tải lớn tại công trường
Đừng chỉ nhìn bằng mắt thường. Nghiệm thu pha 1 đòi hỏi bạn phải dùng thước kẹp palmer đo trực tiếp độ dày phôi thép trước khi mạ.
Sau khi mạ, tiến hành kiểm tra độ dày lớp mạ kẽm bằng máy đo từ tính. Lớp mạ phải đạt tối thiểu 70µm đến 85µm theo chuẩn ASTM A123. Cuối cùng, tiến hành thử tải thử nghiệm ngẫu nhiên 5% số lượng bậc giao đến công trường.
Kinh nghiệm đặt hàng bậc cầu thang grating chịu tải lớn tối ưu chi phí
Áp dụng đúng kinh nghiệm lựa chọn bậc cầu thang grating chịu tải lớn sẽ giúp bạn tiết kiệm chi phí bảo trì lâu dài. Bạn hãy yêu cầu nhà sản xuất cấp chứng chỉ CO/CQ của phôi thép đầu vào trước khi cho tiến hành cắt phôi.
Liên hệ ngay với bộ phận kỹ thuật của nhà cung cấp uy tín để nhận bản vẽ shopdrawing chuẩn xác trước khi chốt đơn đặt hàng.
