Với hơn 10 năm lăn lộn qua hàng chục dự án kết cấu thép nhà xưởng và giàn khoan, tôi từng chứng kiến không ít bộ cầu thang phải cắt ra làm lại chỉ vì sai một ly khi dựng hình. Việc thiết kế bậc cầu thang grating theo bản vẽ đòi hỏi kỹ sư không chỉ nắm vững lý thuyết mà phải tính tới dung sai lắp ráp thực tế tại công trường. Tránh được bẫy thông số ngay từ khâu bản vẽ sẽ giúp bạn tiết kiệm hàng trăm giờ thi công và chi phí sửa chữa. Đừng coi nhẹ các chi tiết nhỏ như mũi chống trượt hay lỗ bắt bu-lông side plate.

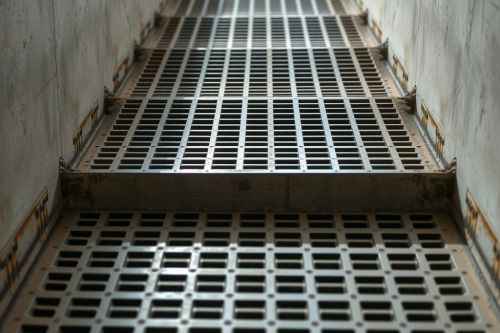

Bóc tách thông số then chốt khi thiết kế bậc cầu thang grating theo bản vẽ

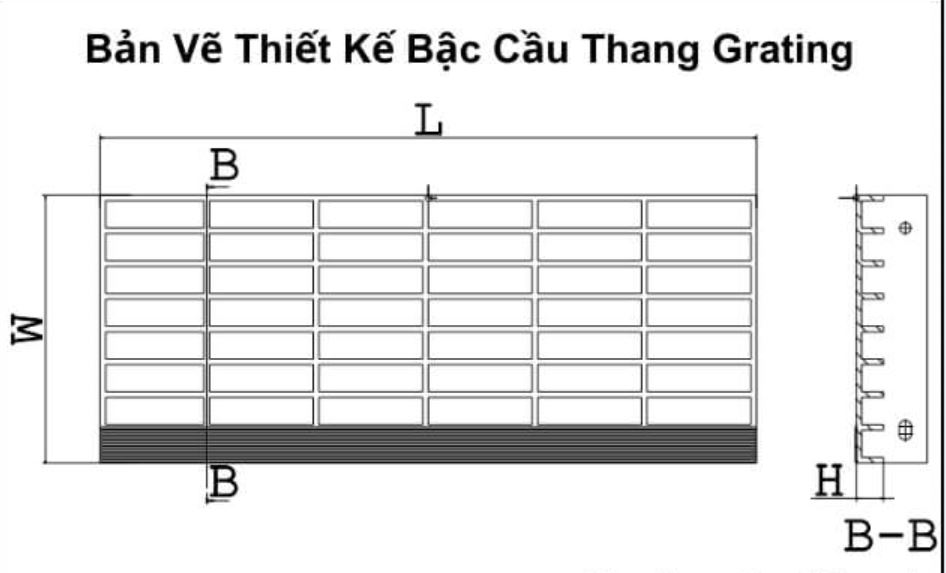

Khi nhận hồ sơ thiết kế, việc đầu tiên tôi làm là soi kỹ chiều rộng (width) và chiều dài (span) của từng bậc. Nhiều kỹ sư trẻ thường nhầm lẫn giữa chiều dài chịu lực của thanh la (bearing bar) và chiều rộng tread. Thanh la phải nằm theo hướng bắc qua hai dầm cối cầu thang. Nếu đặt ngược chiều, toàn bộ bậc thang sẽ bị võng ngay khi có người bước lên.
Dung sai kích thước ngoài khung cho phép chỉ nằm trong khoảng +-3mm. Khoảng cách tâm lỗ bắt bu-lông trên tấm chần hai bên (side plate) phải khớp tuyệt đối với bản mã trên dầm thang. Chỉ cần lệch 2mm, thầu phụ sẽ phải khoét dạt lỗ tại chỗ, gây nham nhở và mất lớp mạ kẽm chống gỉ.

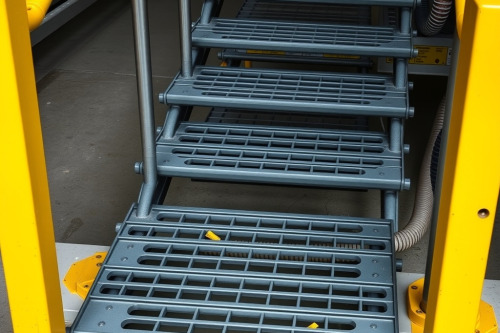

Cấu tạo chi tiết tấm chần đầu bậc và mũi chống trượt
Một bậc cầu thang grating chuẩn kỹ thuật gồm 3 phần chính: tấm lưới grating cơ sở, tấm chần đầu bậc (side plate) và mũi chống trượt (nosing). Mũi chống trượt thường làm bằng thép gân vằn hoặc thép đục lỗ nhám. Chiều rộng mũi gân tiêu chuẩn từ 30mm đến 40mm, hàn đính dọc theo mép ngoài cùng của bậc.
Tấm chần side plate nên chọn độ dày tối thiểu 6mm. Trên side plate bố trí 2 lỗ bu-lông (thường là M12 hoặc M16). Một lỗ tròn cố định và một lỗ elip (slotted hole) để điều chỉnh dung sai lắp ghép khi căn chỉnh tại công trường.
Bảng tra kích thước bậc cầu thang grating theo bản vẽ thi công
Dưới đây là bảng thông số tham chiếu chuẩn mà tôi thường áp dụng cho các dự án công nghiệp nặng:
| Loại bậc | Quy cách thanh la (mm) | Bước lưới (Pitch) (mm) | Chiều dài bậc (Span) (mm) | Đường kính bu-lông |
|---|---|---|---|---|
| T1 (Hàn trực tiếp) | 25x3 hoặc 32x3 | 30x100 | 600 - 800 | Không dùng |
| T2 (Bắt bu-lông) | 32x3 hoặc 32x5 | 30x50 | 700 - 1000 | M12 |
| T3 (Có mũi gân hàn) | 32x5 hoặc 40x5 | 30x100 | 800 - 1200 | M12 / M16 |
| T4 (Có mũi gân, bắt bu-lông) | 40x5 hoặc 50x5 | 30x50 | 1000 - 1500 | M16 |
Lưu ý đặc biệt: Với các sàn thao tác ngoài trời exposed với môi trường biển, bắt buộc dùng thép mạ kẽm nhúng nóng theo tiêu chuẩn ASTM A123 để tránh ăn mòn hóa học.
Cảnh báo sai sót thực tế do thầu phụ làm ẩu trên công trường
Trong quá trình giám sát, sai sót phổ biến nhất là thầu phụ ăn bớt đường hàn giữa side plate và thanh la chịu lực. Thay vì hàn đường (continuous weld) đầy đủ 2 mặt với chiều cao đường hàn h = 4mm, họ chỉ chấm hàn đính (tack weld) 3-4 điểm để xong nhanh. Khi đưa vào vận hành, tải trọng động từ công nhân di chuyển liên tục sẽ làm nứt mối hàn đính, dẫn đến rụng bậc thang cực kỳ nguy hiểm.
Một chi tiết nữa là khâu fit-up trước khi mạ kẽm. Nhiều xưởng gia công quên không vệ sinh xỉ hàn và bavia tại các lỗ bu-lông. Sau khi mạ kẽm nhúng nóng, lớp kẽm dầy làm đọng xỉ bên trong lỗ elip, khiến công nhân ra hiện trường không xỏ được bu-lông qua và phải dùng máy mài dũa lại, làm hỏng hoàn toàn lớp bảo vệ chống gỉ.
Quy trình kiểm tra và nghiệm thu pha 1 tại xưởng sản xuất
Để đảm bảo việc thiết kế bậc cầu thang grating theo bản vẽ được hiện thực hóa đúng 100%, tôi luôn yêu cầu nghiệm thu pha 1 ngay tại xưởng gia công trước khi cho mạ kẽm:
1. Đo kiểm kích thước tổng thể: Dài, rộng, độ vuông góc chéo dung sai tối đa 2mm.
2. Thử nghiệm lắp ráp gá thử (fit-up test): Lấy ngẫu nhiên 5% số lượng bậc gá lên khung mạ chuẩn để kiểm tra độ trùng khít của tâm lỗ bu-lông.
3. Kiểm tra chất lượng đường hàn mối nối side plate và thanh giằng cross bar.
4. Đánh dấu mã số bậc khớp với bản vẽ lắp dựng hiện trường.
Kết luận và lời khuyên thực chiến
Thiết kế chuẩn thôi chưa đủ, kiểm soát khâu chế tạo và lắp đặt mới quyết định độ bền công trình. Việc tuân thủ quy trình thiết kế bậc cầu thang grating theo bản vẽ giúp giảm thiểu 90% rủi ro đục sửa tại hiện trường. Nếu bạn đang lập dự toán hoặc chuẩn bị ra bản vẽ shop drawing cho hạng mục cầu thang sàn thao tác, hãy liên hệ ngay với đội ngũ kỹ thuật của chúng tôi để nhận tư vấn dung sai và giải pháp tối ưu chi phí nhất!
