Với 15 năm kinh nghiệm trong ngành cơ khí công trình, chúng tôi nhận thấy Lựa chọn tấm sàn grating chuẩn kỹ thuật đóng vai trò quyết định đến độ bền của toàn bộ hệ thống thoát nước. Sản phẩm này không chỉ giúp thoát nước nhanh chóng với diện tích thông thủy lên đến 80% mà còn chịu được tải trọng xe cơ giới vượt trội so với nắp bê tông truyền thống. Dù vậy, rất nhiều nhà thầu hiện nay vẫn mắc phải sai lầm khi chọn sai chiều dày thanh chịu lực hoặc bỏ qua quy trình kiểm tra lớp mạ kẽm. Bài viết này tôi sẽ hướng dẫn bạn cách tính toán thông số, kiểm tra chất lượng và nghiệm thu sản phẩm nắp mương grating chính xác nhất cho dự án của mình.

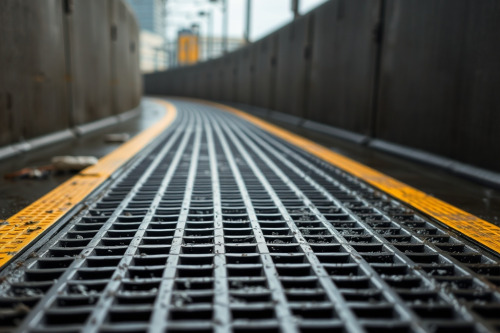

Vì sao tấm sàn grating là giải pháp tối ưu cho mương thoát nước?
Trong nhiều dự án nhà xưởng công nghiệp và hạ tầng đô thị, mương thoát nước thường xuyên bị tắc nghẽn hoặc sụt đậy do nắp đậy không đạt chuẩn. Việc thay thế các vật liệu cũ bằng tấm sàn grating mang lại sự cải thiện rõ rệt về hiệu suất vận hành.
Khả năng thoát nước vượt trội và chống đọng rác
Thiết kế dạng lưới với khoảng cách thanh chịu lực từ 30 mm đến 40 mm tạo ra diện tích mở rộng. Tỷ lệ thông thủy của nắp mương thép grating đạt từ 70% đến 80%, cao gấp 3 lần so với nắp bê tông có lỗ thoát. Mức độ thông thoáng này giúp nước mưa cặn chảy cạn nhanh chóng, giảm thiểu tối đa rủi ro ngập vũng cục bộ tại khu vực sản xuất.
Tải trọng chịu lực cao và độ bền cơ học tốt
Sử dụng thép phẳng SS400 hoặc A36 đặt nghiêng chịu lực theo phương đứng giúp cấu trúc đạt độ cứng vững cao. Với mương rộng 400 mm, một tấm sàn grating dùng thanh chịu lực 40x5 mm có thể chịu tải trọng trục xe lên tới 12.5 tấn. Độ đàn hồi của thép giúp nắp mương không bị nứt vỡ đột ngột khi chịu tải trọng va đập từ xe nâng hay xe tải container.
Thông số kỹ thuật quan trọng của tấm sàn grating
Để chọn đúng chủng loại vật tư cho từng vị trí mương, nhà thầu cần nắm rõ các thông số cấu thành tấm sàn grating. Việc đặt hàng sai quy cách sẽ dẫn đến lãng phí chi phí hoặc gây mất an toàn trong quá trình khai thác.
Thanh chịu lực và thanh liên kết
Thanh chịu lực (bearing bar) là thành phần gánh toàn bộ tải trọng. Thanh liên kết (cross bar) thường là thép xoắn vuông 6x6 mm hoặc 8x8 mm, có tác dụng giữ khoảng cách và cố định các thanh chịu lực.
Kích thước thanh chịu lực phổ biến
Đối với mương đi bộ hoặc xe cơ giới nhẹ, thanh 30x3 mm hoặc 30x4 mm là lựa chọn tiết kiệm. Vị trí có xe tải trọng lớn di chuyển qua yêu cầu thanh chịu lực có kích thước từ 40x5 mm đến 60x6 mm.
Khoảng cách giữa các thanh
Bước thanh chịu lực phổ biến nhất là 30 mm và 40 mm. Bước thanh liên kết thường là 50 mm hoặc 100 mm. Khoảng cách 30x100 mm được ứng dụng nhiều nhất vì đảm bảo vừa an toàn cho người đi bộ, vừa đạt hiệu quả kinh tế.
Lớp phủ mạ kẽm nhúng nóng theo tiêu chuẩn ASTM A123
tấm sàn grating sau khi gia công thô phải được xử lý bề mặt và mạ kẽm nhúng nóng. Lớp mạ kẽm cần đạt độ dày tối thiểu từ 65 µm đến 85 µm theo tiêu chuẩn ASTM A123 hoặc ISO 1461. Lớp bảo vệ này chống lại quá trình oxy hóa trong môi trường nước thải công nghiệp và nước mưa có lẫn axit nhẹ suốt 20 đến 25 năm.
So sánh chi tiết với nắp mương bê tông và gang đúc
Nhà thầu thường phân vân giữa ba loại vật liệu chính khi thi công mương thoát nước. Trọng lượng của tấm sàn grating nhẹ hơn nắp bê tông khoảng 40% và nhẹ hơn nắp gang đúc khoảng 20% với cùng mức chịu tải.
Trọng lượng nhẹ giúp giảm chi phí nhân công lắp đặt và không cần đến cẩu chuyên dụng cho các tuyến mương nhỏ. Khả năng tháo lắp linh hoạt giúp công tác nạo vét bùn lắng định kỳ diễn ra nhanh chóng và an toàn hơn.
Về mặt chi phí đầu tư ban đầu, nắp bê tông có giá thành thấp nhất nhưng chi phí bảo trì, thay thế sau 3 đến 5 năm lại rất cao. tấm sàn grating mạ kẽm nhúng nóng có chi phí ban đầu hợp lý và tuổi thọ kéo dài, mang lại hiệu quả kinh tế tối ưu cho toàn bộ vòng đời dự án.
Quy trình kiểm tra và nghiệm thu tấm sàn grating tại công trường
Khi tiếp nhận vật tư tại công trình, cán bộ kỹ thuật của bạn cần tiến hành kiểm tra cẩn thận theo các bước sau để tránh nhận hàng kém chất lượng.
Kiểm tra kích thước hình học và mối hàn
Dùng thước kẹp cơ khí đo chiều cao và chiều dày thanh chịu lực tại ít nhất 5 điểm ngẫu nhiên trên một tấm. Mối hàn giữa thanh chịu lực và thanh liên kết phải đạt độ ngấu, không bị cháy xỉ hoặc nứt gãy. Tấm sàn không được biến dạng cong vênh quá 3 mm trên chiều dài 1 mét.
Đo độ dày lớp mạ kẽm bằng thiết bị chuyên dụng
Sử dụng máy đo độ dày lớp phủ từ tính để kiểm tra bề mặt kẽm. Kết quả đo phải đạt từ 65 µm trở lên đối với thép dày dưới 6 mm. Bề mặt mạ kẽm phải nhẵn bóng, không có vón cục kẽm thừa hoặc dính xỉ hàn bẩn.
Kinh nghiệm thực tế cho nhà thầu khi đặt hàng tấm sàn grating
Trong quá trình thương thảo hợp đồng chế tạo, tôi khuyên bạn nên làm rõ các yêu cầu kỹ thuật bằng bản vẽ chi tiết. Yêu cầu nhà sản xuất cung cấp chứng chỉ xuất xứ nguyên vật liệu đầu vào và chứng chỉ mạ kẽm cho từng lô hàng.
Đặc biệt, khoảng hở gối tựa của mương thoát nước bê tông phải được thiết kế chính xác. Chiều sâu vai mương phải bằng chiều cao thanh chịu lực cộng thêm 2 mm đến 3 mm để tấm sàn sau khi lắp đặt bằng phẳng với mặt đường, tránh gây xóc cho xe di chuyển.
Kết luận và lời khuyên thi công tấm sàn grating
Lựa chọn tấm sàn grating đúng thông số kỹ thuật không chỉ giải quyết triệt để bài toán thoát nước mà còn nâng cao tính thẩm mỹ và độ an toàn cho dự án. Việc tuân thủ nghiêm ngặt tiêu chuẩn mạ kẽm ASTM A123 và kiểm tra tải trọng thiết kế sẽ giúp bạn tránh được những rủi ro hư hỏng sớm.
Nếu bạn đang chuẩn bị triển khai hệ thống mương thoát nước cho dự án sắp tới, hãy liên hệ ngay với đội ngũ kỹ sư của chúng tôi để được tư vấn bản vẽ miễn phí và nhận báo giá tối ưu nhất.
